直付け蛍光灯 から ダクトレール +シーリングプラグ(NDR7010)+ LEDシーリングライト(CL12DL-5.0)に交換

はじめに

以前に筋トレ部屋をスマート化した記事を書きましたが、今度はこの部屋の明かりも声で操作(スマート化)できる様にしたいと思う様になりました

ただ問題点として、この家は古いので筋トレ部屋の明かりは昔ながらの直付け蛍光灯であるため、スマート化には必須の配線器具がない状態



うっ……直付け蛍光灯……



こちらがスマート化には必須の配線器具

もしこういう(シーリングやローゼット)のがあれば音声操作可能なシーリングライトを取り付けるだけでスマート化できちゃいます

でもぼくのはそうではありません(・・;)



それじゃDIYでやっちゃおといつもならそうするのですが、ネットで調べて見たところ

直付けされた蛍光灯をシーリングライトに変更するには、

「直付け配線された照明器具を撤去する工事」と「引っ掛けシーリングという取り付け用の器具(配線器具)を設置する工事」が必要で電気工事士の資格を持っていないとしちゃダメという事がわかりました



そこで知り合いの電気屋さんに工事費について聞いてみると、ぼくの筋トレ部屋には直付け蛍光灯が2ヶ所もあるので、全てを引っ掛けシーリングに替えてもらうと(5000円×2で)1万円程度かかると教えてもらいました

相場よりもだいぶ安くしてもらってはいるのですが、これはあくまでも工事費だけで、これにプラスして照明器具を2つ分の費用がかかります

中々気軽にできないですね…





なので今回DIYで何とかできる方法がないか試した所、何とかうまくいったので紹介したいと思います

こんな感じになりました



直付けの蛍光灯はそのまんまですが、通常タイプのシーリングライトを設置できました

元からON/OFF機能付きのシーリングライトではないのですが、部屋にあるgoogle next miniを使って、声でON/OFF操作可能なものができました!



ただぼくのこの方法は違法ではないのですが、メーカー推奨方法ではないので自己責任でお願いします



ではこの設置に使った物や方法などを紹介していきます



スポンサーリンク



今回の設置に使用した物

①ダクトレール(LR1001BK):シーリングライトを取り付ける土台となる部分です。これは電気工事士の資格がなくてもとりつけれるので選択しました。色は部屋に合わせて黒。



今回これを筋トレ部屋の天井につけて、シーリングライトを設置する事にしたのですが、説明文には「本体コード長60cm、ACプラグ変換コード長2m」と書いてあり、えっ!どっちが正確なコードの長さ?

って事でよく分からず迷いました



現物の箱の図を見て理解できました

こちら

参考にしてみて下さい



つまりぼくみたいに通常の電源を使いたい方は本体のコードの先にある引掛シーリングプラグに付属のL型ACプラグ変換コードをくっつけて使用するという形になります

こんな感じ

それでコードの長さは合わせて約260cmになります

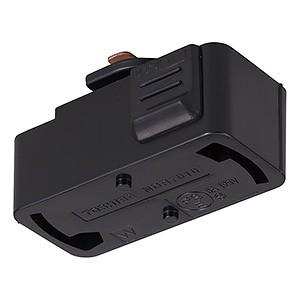

東芝ライテック 6形引掛シーリング 黒 NDR7010(K):通常型のシーリングライトをダクトレールに取り付けるための器具。安いものもあるのですが、安心感を得るためにメーカー製のものにしました

だた問題点が1つあって、今回取り付けた照明の説明書には、この引っ掛けシーリングの高さは20mm以上の物を使用して下さいとありましたがこのプラグはギリギリ20mmなかったんですね







ぎりぎり20mmない……

買って気付きました(・・;)



ダメ元で取り付けてみた所、今の所無事に取り付けれているので自己責任でお願いします

アイリスオーヤマ CL12DL-5.0CF : 今回取り付けた証明器具。適応畳数12畳という事、リモコンでon/offと調光操作できるという事でコチラにしました。筋トレ部屋には以前にサーキュレーターとエアコンをスマート化した時に使った「Meross スマートマルチリモコン」があるので、赤外線リモコンが使えるのであれば照明も操作できると思ったからです。

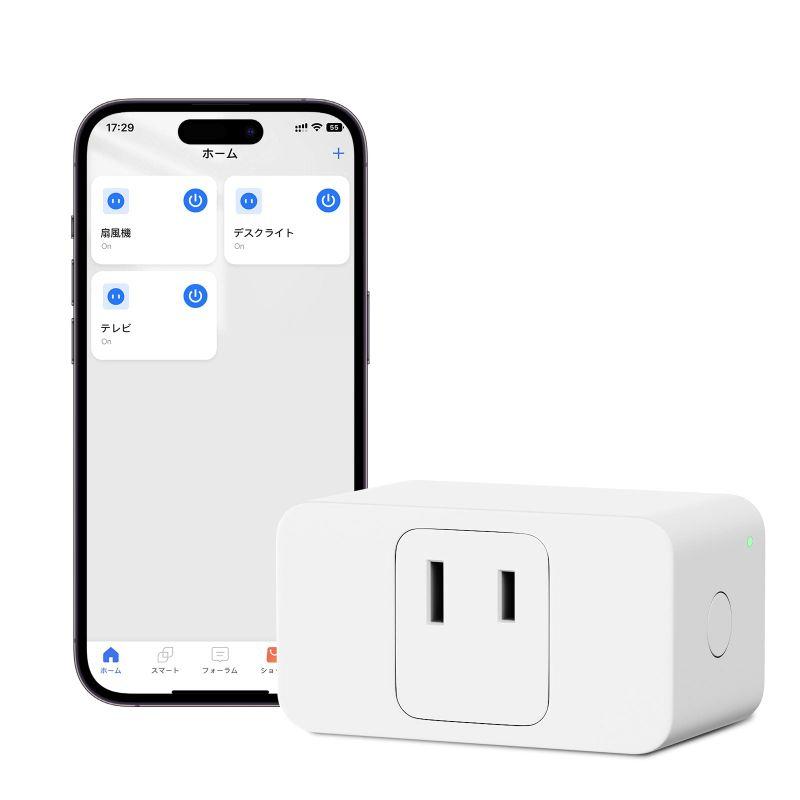

Meross スマートプラグ: 照明は赤外線リモコンで操作するので、前回同様「Meross スマートマルチリモコン」と「Google next Mini」を使って照明をスマート化しようとしたのですが、この組み合わせではかなり手間が増える事が分かったため、「Meross スマートプラグ」+「Google next Mini」の組み合わせに変えました





もちろん「Meross スマートマルチリモコン」でのアイリスオーヤマ CL12DL-5.0CFのリモコン登録も可能で、「Google next Mini」を使って音声での照明のon/offは可能なのですが、照明温度やタイマーの音声操作はできませんでした



もちろんスマホ上で照明温度を操作をする事が可能(下の図の様にMerossのアプリをクリック→Smart IR Remote Cotrolのアイコンをクリック→Iris Ohyamaライトのアイコンをクリック→Moreのアイコンをクリック→「寒色と暖色のアイコン」をクリック ※タイマーは不可)ですが、いちいちスマホを取して何回もクリックしないといけないのはかなりの手間です



幸いこの照明は電源をoffにした直前の色温度の設定を保存できるので、照明を「Meross スマートプラグ」につないだ状態でぼくの好きな色温度を設定した後offにすれば、次にonにした際には好きな色温度で照明をつける事ができる訳です

またタイマーについても「Meross スマートプラグ」の設定をいじって、1時間後にoffにする様に設定(設定方法はこちらの記事参照)しておけば特に音声操作しなくても自動的にoffになってくれるので便利です

筋トレ中に1時間経過して部屋が真っ暗になっても「ねえグーグル ライト オン」と言えばすぐに明るくなります

いつまでもダラダラ筋トレする事も照明の消し忘れもないので非常に役立っています

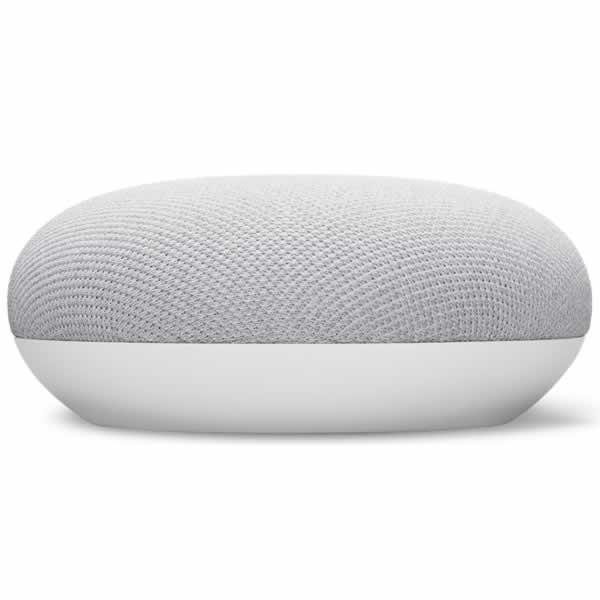

google next mini : もちろんコイツが音声操作の要(かなめ)になります。設定方法はコチラの記事参照。

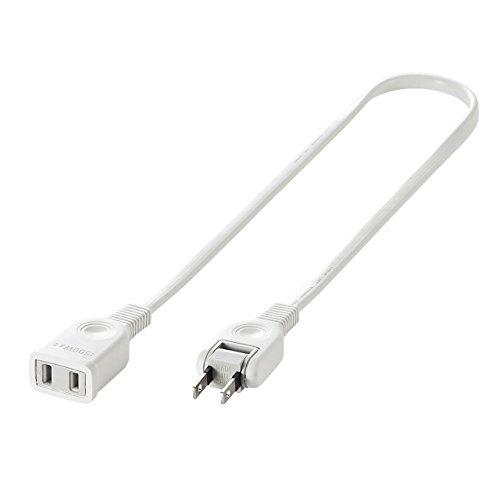

延長コード:ダクトレールのコードから「Meross スマートプラグ」まであと30cm足らなかっため購入

⑦ELECOM LD-GAF1/WD フラットモール: コードが天井からだらーんとなるのは格好悪いため1m分だけ購入



設置方法

①ダクトレールを取り付ける場所を見つけて、固定

天井の構造は基本的に下の図の様に野縁(のぶち)の下に仕上げ材が取り付けられているという形になっているので、天井をコンコンと叩いて鈍い音がする所が野縁のある所なので、そこを見つけてダクトレールを取り付けていきます




エールコーポレーション株式会社 様より引用





今回照明は2つある直付け蛍光灯の間に設置したいので、ちょうど真ん中あたりをコンコン叩き、野縁がありそうな所に目印にピンクのシールを貼っておきます



ダクトレールには付属の固定用のネジも添付されていたので、それでピンクのシールのすぐ横で固定していきます





②本体に東芝のプラグ(NDR7010)を付けた状態でダクトレールに固定

ダクトレールに東芝のプラグ(NDR7010)を取り付けた後に本体を取り付けるのは、本体が大きすぎて取り付けるのが困難です

そのため前もって本体に東芝のプラグを取り付けた状態でダクトレールに取り付け、その後にシェードを固定した方が楽でした

一番の懸念していたこの東芝のプラグの高さは18~19mmと低かった事ですが

無事に取り付ける事ができました(・・;)

↑  マネされる方は自己責任でお願いします





③コードの配線処理

このモールはハサミで切る事が可能で、また裏に両面テープが着いているので、コードを這わせる所の要所要所に貼り付けていきます

だいぶすっきりしますよ

最後は延長コードで伸ばして「Merossスマートプラグ」に接続





途中落ちてきそうな所は短いネジ(コースレッド)で固定





④Merossスマートプラグの設定

詳しい設定方法はコチラの記事の換気扇の所を参考にしてみて下さい



もともと「Meross スマートマルチリモコン」で操作するつもりだったので購入してなかったので

今回は筋トレ部屋の換気扇用に使っていた「Merossスマートプラグ」を設定し直して使う事にしました



登録名を「換気扇」から「ライト」に変更するだけだったのですが



「ねぇグーグル、ライト、オン」で 点灯

「ねぇグーグル、ライト、オフ」で 消灯



できる様になりました!

換気扇で使用していた時にはonにして1時間でoffになるように設定していたので、その設定のまま使っていこうと思います





最後に

声で照明のon/offができるのは本当に便利になりました

1時間たったら照明が消えるのでダラダラ筋トレしていたら「もう1時間も経ったのか!」と気付かされまし、1時間以内に終わらせようと集中して行えるようになりました



あと忘れずに暑くなる前に換気扇用に1つ追加購入する必要がありますね

価格は変動があるのでお安い時に買えたらいいですね





ぼくの様に蛍光灯が直付けされている様なお部屋で、照明をDIYで何とかしたい方やスマート化したい方などの参考になれば嬉しいです

頑張っていきまっしょい!
