聴診器が壊れたので自力で修理してみた(リットマン マスタークラシックII )

最終更新日

Comments: 0

はじめに

かれこれ10年近くハードに使ってきた聴診器(リットマン マスタークラシックII)の調子が悪くなり、よくみてみるとリムが破れている事に気づきました

Exported Image_2017-10-21 08-37-31



これで音が外に漏れて、よく聴こえなくなっていた様です

ほぼ毎日ハードに使っていたので、よくもってくれました

今回、壊れた部品を自力で交換するついでに、他の部分もメンテしていこうと思います





今回メンテする聴診器はコチラ( リットマン マスタークラシックⅡ)になります



では、いってみましょう!







スポンサーリンク

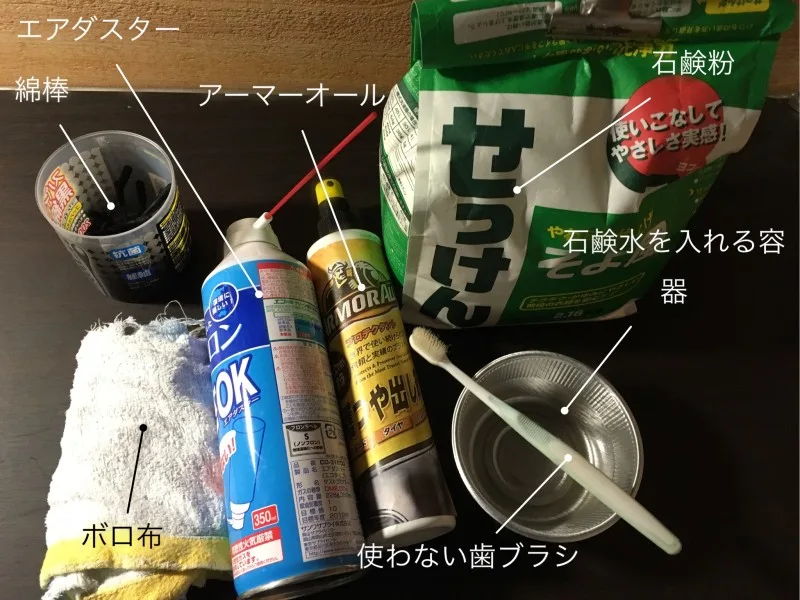

1.クリーニングに使った道具

Exported Image_2017-10-21 00-32-45

石鹸

チューブについている有機的な何かを洗浄するのに使います

アルカリ性でチューブなどに使われているポリ塩化ビニルに優しいのがポイント

アルカリ性でも石油由来のものがありますが、悪影響を与えそうな感じがしたのでぼくは下の石鹸を使っています

これをお湯に溶いて使います





アーマーオール

チューブに変なものを付けて劣化させるのも嫌なので、LittmanのHPのメーカー推奨という事で使っています

ぼくの場合、車の内装の艶出しとして使って常用しています

若干匂いがします

不快な匂いではないですが、好き嫌いがあると思うので、ご自分で匂いかいでみてから決めて下さい

ちなみに臨床で患者さんから聴診器のニオイについて言われた事はありません





エアダスター

チェストピースやバイノーラル内にあるホコリなどを吹き飛ばすのに使います

パソコンの清掃にもよく使っているものです、反対に向けても液体がでないので重宝してます



ボロ布(ウエス)

石鹸水で湿らせてチューブやチェストピースなどの汚れを拭き取ります

その後別のボロ布で水拭きして、乾燥させた後、アーマーオールを少し付け、表面を拭いていきます





綿棒・歯ブラシ

細かい所にある汚れなどをかき出すのに使います

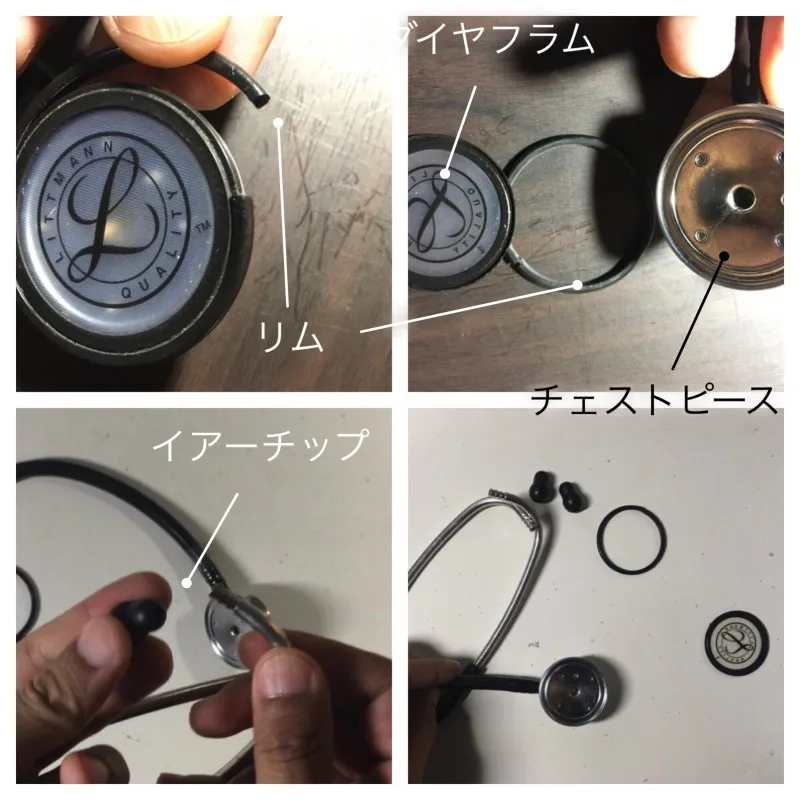

2.外せるものは外す

イアーチップも一度も交換した事はなかったので、今回ついでに交換します

Exported Image_2017-10-21 07-40-27

リムは切れていたので、チェストピースから簡単にダイヤフラム(膜部分)とリムを取り外す事ができました

イアーチップはハメで使うスナップタイプだったので、力をいれで引っこ抜くと外す事ができます

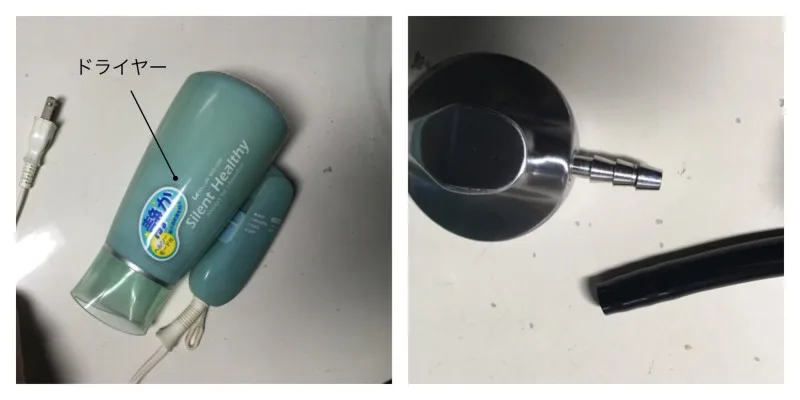

チェストピースもそのままでは外れにくいので、チューブをドライヤーで温めて外します

温めすぎるとチューブが変質してしまうので注意





3.クリーニング

チェストピースなどの金属の凹んだ部分は歯ブラシに石鹸水を染み込ませてゴシゴシこすります

チューブはボロ布に石鹸水を染み込ませて拭きます

最後に違うボロ布に水を染み込ませ、しっかり水をきった上で全体を拭き上げ、放置し乾燥させます

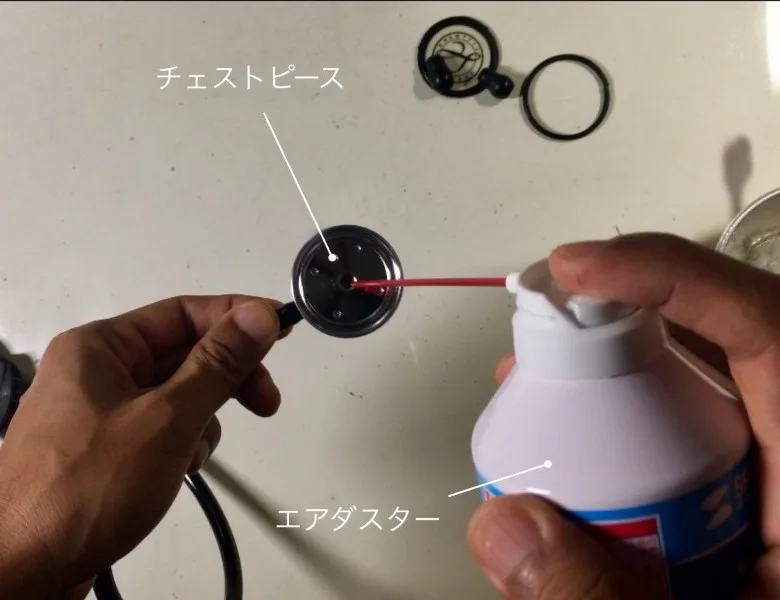

4.エアダスターでホコリを吹き飛ばす

Exported Image_2017-10-21 07-00-58

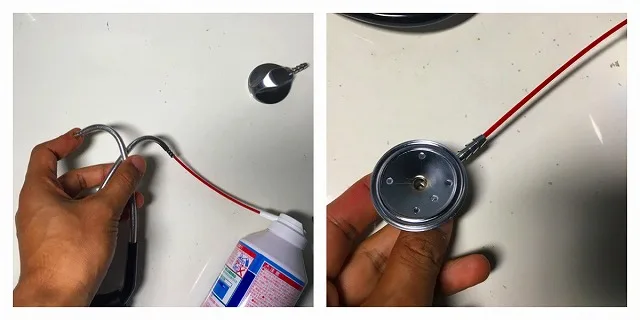

写真 2017-10-26 19 32 34





全ての穴にエアダスターのノズルを突っ込んで、ホコリを吹き飛ばします

全ての穴に空気を通したら、またチューブをチェストピースに組み付け、今度は交換部品をつけていきます







5.新しいリム、ダイヤフラム、イアピースと交換

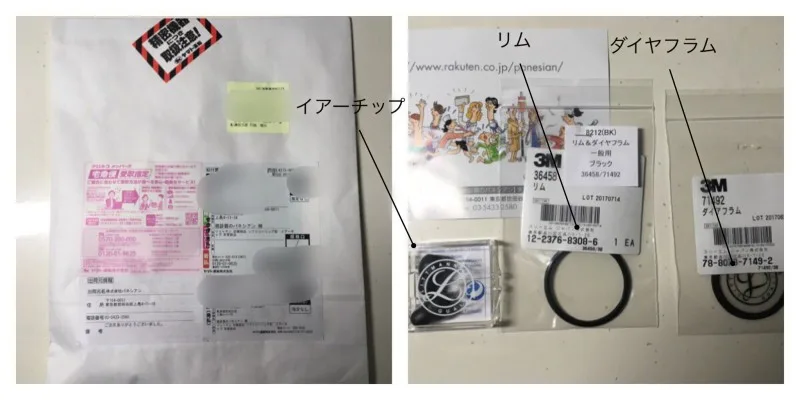

「聴診器のパルメシアン」でこれらの部品を購入

リムは単品で売られていなかったので、ダイヤフラム(膜)とのセットになりました

イアーチップは全然大丈夫そうでしたが、何十年使っているのでせっかくなので新しくする事にしました

Exported Image_2017-10-21 07-38-35



注文して2日で届けてもらえました

仕事でよく使うものだったので早いのは助かります

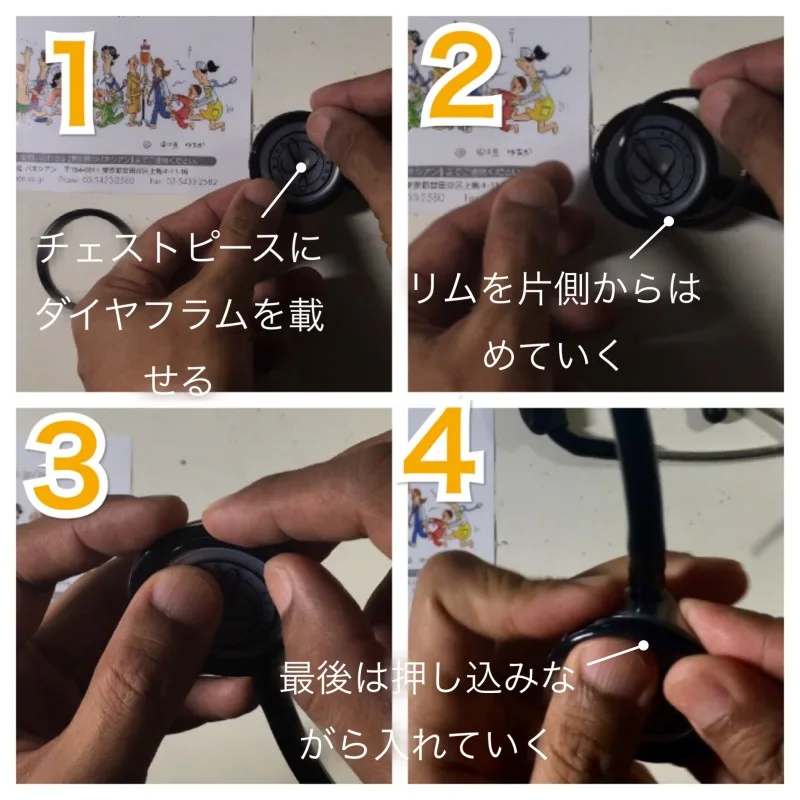

Exported Image_2017-10-21 07-47-03

リムが固いので苦戦する方もいるかもしれません

その時にはドライヤーで少しリムを温めてすると、最後に押し込みながらいれていくとすんなり入りますよ

ただ温めすぎるとリムが変質してハマらなくなるのでご注意を

もしアーマーオールをお持ちの方だったりリムの周りに少し塗って置いて滑りをよくするのも1つの手かもしれません

ただアーマーオールが残っているとリムが外れやすくなるデメリットもあるのでよく考えてしてみて下さい

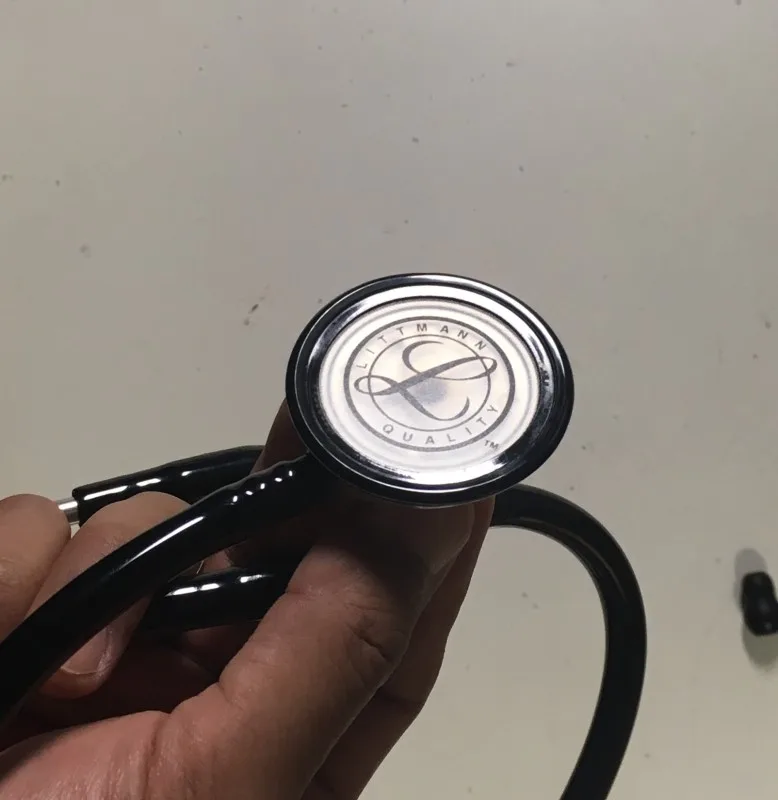

写真 2017-10-21 5 24 29 (1)

ダイヤフラムが変にめくれる事なくピッタリ、リムで固定する事ができました(^^)

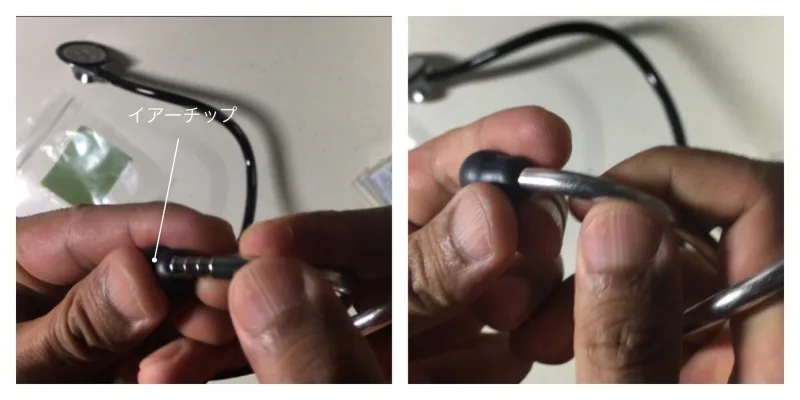

イヤーチップは押し込めば入ります

Exported Image_2017-10-21 08-00-16

今回イアーチップの交換で、イヤーチップにも大きさに2種類ある事を知りました

通常タイプのイヤーチップは直径が1.3cmのものなのですが、それよりもひと回り小さい1.2cmのイアーチップが売られていました

ちゃんと聴診器をつけているのにイマイチ聴こえづらく感じている方や、耳の穴(外耳孔)の小さな女性の方などにはひと回り小さなタイプもいいかもしれません





6.アーマーオールを塗布して出来上がり!

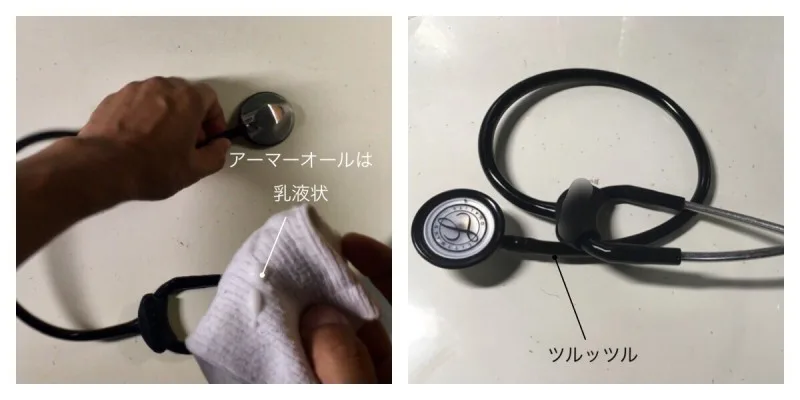

アーマーオールを付けたボロ布で、チューブ、リム、イアーチップを拭き上げます

アーマーオールは布にとると乳液状になっています





最後に

自分が普段仕事にハードに使っている道具をメンテするのも結構楽しいです

普段見れない部分も見ることができますし、こんな構造になっているんだ、という新しい発見もあります

使用頻度の高い道具ですので、メンテしてあげると更によく音が聴こえるようになるかもしれませんよ





ちなみに聴診に関する記事も書いています

 聴診の話①(肺区域・ランドマーク・目印)







どこかの誰かの参考になれば嬉しいです

頑張っていきまっしょい!
