洗濯機(ES-B43)空回りの修理(パルセータ一交換)と 水平出し(水平調整)

はじめに

お休みの日なのでさっそく洗濯をしたのですが、洗濯機から異音が……



「かかかかかか…」



いつもは「ゴー、ゴー、ゴー…」という音なのにおかしい…という事でふたを開けて「洗い」の最中の中の様子を見てみると、水流がまったくない状態(・_・;)



どういう事?と思い水に使った洗濯物を取り出してみると、中の水流をつくるプロペラが全然回っていない事が分かりました

でもよく見てみると、プロペラを固定しているネジは回っているのにプロペラは回っていない状態



こんな感じ



ネジが緩んでいるのかと思ってインパクトドライバーでしっかり締めても変わらず…



洗濯機の耐用年数を考えると、20年近く使ってきたので十分元は取れ過ぎています

ここは流行りのドラム式乾燥洗濯機に買いかえれると、時短に繋がっていいのではないかという事で、近くのヤマダ電機に早速行ってみました



良さそうな洗濯機は見つかりました

こいつ





相談にのってくれた店員さんと話をしていくと、取り付け場所に問題がある事が判明

洗濯機を置く事を考えているスペースは奥行きで最大1120mmしかない為、この洗濯機だと蓋を開けきれません(奥行き1140mm必要)



HITACHIの洗濯乾燥機 BD-SG100FLの仕様書から引用(赤カッコ加筆)





排水口はこの辺りにしかない為、別の場所に設置するとなると新たに工事をする必要があるみたい

単純に洗濯機を買えば解決すると思っていたのですが大事(おおごと)に





それなら従来の縦型という事なのですが、それだったら乾燥機能も付いているものもあるにはあるのですがとっても簡易的なもので、しっかり乾かせるものではない様子

つまり取り出した後、乾かす必要があるという事

それでは従来の洗濯機と同じで時短にはなり得ません





そんな経緯があり、ダメ元で今の空回りしている洗濯機を修理してみようという事になりました

症状からググってみると、どうも空回りしているプロペラの部分(パルセーターというそうです)を交換する事で修理できる可能性がある事が分かりました





交換方法も紹介してくれているブログもあり本当に助かりました

こちらのブログ

洗濯機が空回り?!パルセーターを自力で交換!





ただこちらのブログ経由でパルセーターを販売してくれるサイトに行く着く事が出来たのですが、ぼくの洗濯機(ES-B43)があまりにも古い為か、適用機種に記載が有りません(・・;)





商品紹介の写真から運任せで似たようなものをチョイス



こいつ



これがダメだったら仕方なく縦型洗濯機を買うことに

届いたパラセーターと今まで使っていたものには若干の違いはありましたが問題なく取り付けができ、修理ができました



こんな感じ

しっかり回って水流が出ています





今回のトラブルでドラム式洗濯乾燥機導入で時短はできなかったのは残念ですが、

20万円の出費が3140円で済んだと思えば、とってもいいDIYになりました





ぼくと同じ機種で、同じ症状でDIYで修理したいという方の参考になれば嬉しいです



では修理に使った道具や方法など、あと今回ついでにこの洗濯機の水平の調整も行ったのでその方法なども紹介していきます





スポンサーリンク





修理に主に使った道具

大きめのプラスドライバーと布ガムテープの2つです





●プラスドライバー:洗濯機本体から古いパルセーターを取り出し、また新しいものを取り付けるのに使います







●布ガムテープ:古いパルセーターを洗濯機から外す際に使います

洗濯機とパルセーターはプラスネジで固定されているのですが、ネジだけ外しても中々本体からパルセーターが外れてくれないので難儀しました…

ガムテープで持ち手を作る事でスムースに外す事ができます







●今回取り寄せたパルセーター

今回取り外したパルセーターと取り寄せたパルセーターを比べてみると、表は全く同じなのですが、裏面が違っていたので不安になりましたが、無事取り付ける事ができました



汚くて申し訳ないのですが、左が今回取り寄せた新しいパルセーターで、右が洗濯機から外したパルセーターです



洗濯機本体に取り付ける金属の山の部分を見てみると、取り外した古いものは完全に山がなくなっていました!

空回りしていたのも納得



今回佐川急便で箱入りで届き、パルセーターだけでなく固定するネジも入っていました







修理手順

1.洗濯機から古いパルセーターを固定しているネジを外す





ネジはハズレましたがパルセーター自体がつるつるして持つところがないため、洗濯機本体から持ち上げるのが困難





2.布ガムテープをパルセーターに着け取っ手を作り、取り外す

水分をしっかりタオルなどで拭き取るとしっかりガムテープはくっつきますよ







外すとパルセーターの裏や本体はえらいことになってました(・・;)

う~ん、このままでは気持ち悪いので「バスマジックリン」とブラシでお掃除





バスマジックリンは多少研磨剤が入っているので汚れが落ちやすいのでお気に入り



ブラシは100均のトイレブラシを使用

毛足が長いのと小型なのでいつもはトイレではなく洗車でホールの隙間を洗ったりするのに使っています



アワアワ



ずいぶん綺麗になりました



この時点で洗濯槽も20年近くほったらかしの状態なのでおそらく汚いと思われます(・・;)

次回に洗濯槽も綺麗にする事を決意





3.付属のネジで新しいパルセーターを固定

これでバッチリ直りました(^^)





今回はこれで終わりではなくて、もう1つ洗濯機の水平出し(水平調整)をしていきます





なぜ水平出しをしようと思ったのか

その理由なのですが今回パルセーターの軸の金具部分がえらい削れていた事に思い当たる節があったんですね

もちろん経年劣化もあると思いますが、実はこの洗濯機を置いている所は若干斜めになっているのに、使えるものですから、水平出しをせずそのままポンと置いてここ10年ぐらい使っていました…

洗濯機は通常水平な所において使用する事になっているのに

斜めで使ってしまうと当然その回転軸に負担がかかってしまっている事になるんですね

今回この水平出しも簡単にできたのでその紹介もしておこうと思います







使った道具

使ったのは、洗濯槽の中に入れる事ができる程度の大きさの板(おぼん)とiphoneXS、iphone標準アプリ(計測)と 100均のジョイントマット です







iPhoneの標準アプリである「計測」を起動させた状態で、洗濯槽の中に置きます

上の画面の様に3度傾いている事がわかりました





「計測」のアプリを起動させ、その中の「水準器」をタップすると使えます







100均のジョイントマットを小さい正方形に切ったものを洗濯機の足の下に置き、置く枚数を調整する事でiPhoneの画面が0°になるようにします

なぜ100均のジョイントマットを使った理由としては以下の5つあり、①かなり強く押すと1~2mm程度の厚さとなるので重ねる枚数で微調整ができる、②クッション性があるため凹み洗濯機の足が振動でずれにくい、③ ‎EVA樹脂(お風呂マットと同じ)でできているため水回りでも腐らずそこそこ頑丈、④カッターで簡単に切れるので加工性がいい、⑤安い、これらで今回使ってみることにしました



無事に0°となる事ができました

0°になる(水平出しができる)と画面が黄緑に光るので非常に分かりやすい





水平出しをして洗濯機を使ってみた感想

特に脱水時の振動と音がかなり小さくなりました

洗濯機を置く際に面倒くさがらず水平をとっておくべきだったと反省

昔は水平器などを使わないとできなかったのですが、今はスマホを使えば簡単に水平が出せるようになったのは嬉しいですね

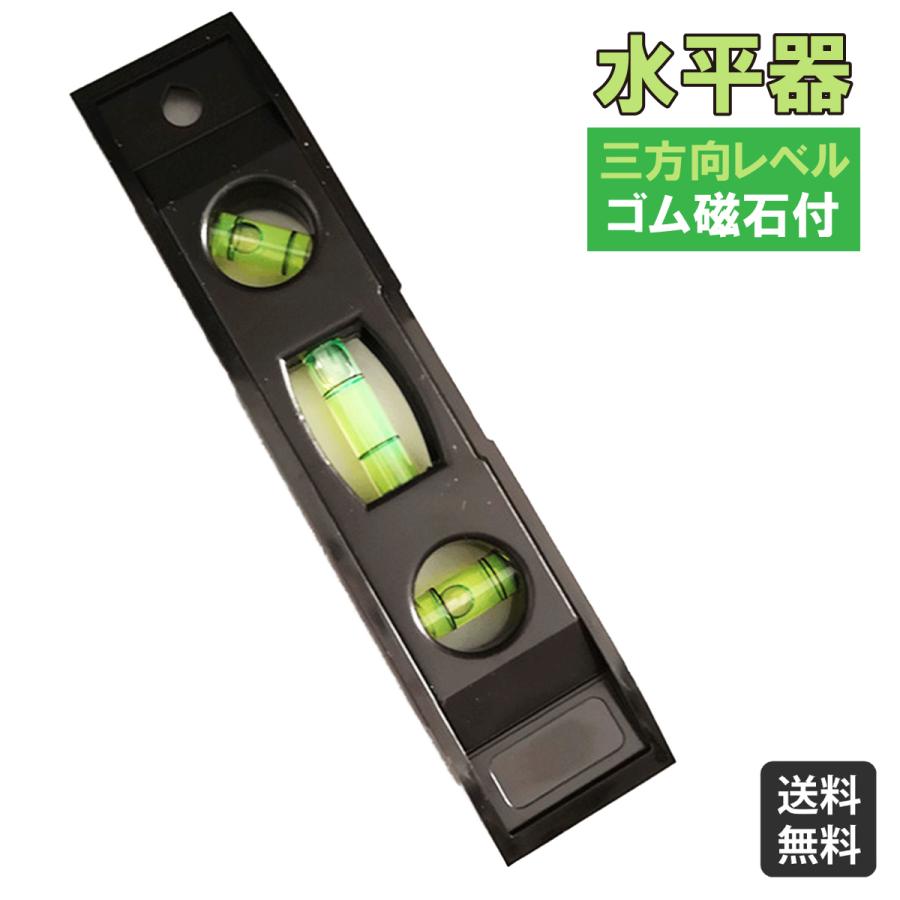

水平器とはこんなの ↓





スポンサーリンク



最後に

洗濯機だから素人がDIYで修理するのが難しいとかってに思い込んでいましたが、意外と簡単に治す事ができて非常に満足

ぼくと同じ様な症状の方はDIYしてみるのもいいかもしれません

自己責任になりますが時間とお金を節約できる可能性があります



まずはググってみるものですね

本当に便利な世の中になりました



ただ今回パルセーターを外した所の汚れがあまりにもひどかったので、洗濯槽の汚れもかなりある事が予想されます

なにせ20年ほったらかしですから

今度時間のとれるときに洗濯槽の掃除にもチャレンジします



どこかの誰かの参考になれば嬉しいです

がんばっていきまっしょい!
