ガラス戸レールの二重窓をFIX(はめ殺し)タイプのおしゃれな木枠に作り替え
はじめに
先日ハメ殺し(FIX)窓タイプの木枠の2重窓を作ったのですが、思いの外良かったので
1年前に作ったガラス戸レールという樹脂(プラスチック)で作った2重窓を木枠に作り変えてみました
こちらが以前の樹脂で作った2重窓
簡単に作れたのは良かったのですが
強風の日には隙間風で歪んでギッギッと音がしてしまうなどの不具合が観られました
こんな感じ
こうゆう感じで開く事もできます
今回はこの樹脂の枠を木材に変更するのですが、引き違いの木枠の窓を作るのは
スライドさせるための溝をルーター(トリマ)などで掘らないといけないので難易度が高そう

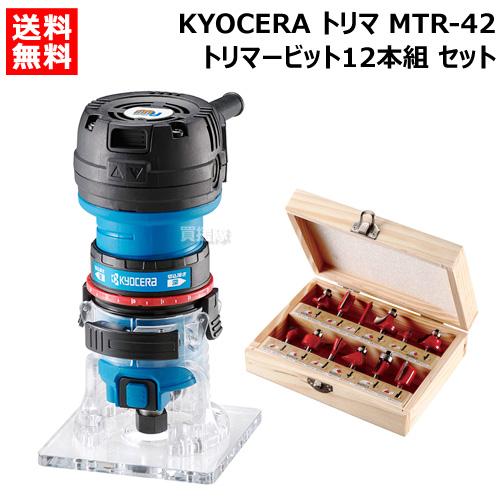

ルーターはこんなの
という事で今回も前回のハメ殺し(FIX)窓タイプの木枠の2重窓がうまくいったので
その経験を活かして、その木枠を作った上で取り外しができる様に工夫して作ってみました
取り外しできる様にしたのは、夏で暑くなってエアコンを使うまでもない時に、窓を一部開けたい時があるからです
冬はハメ殺しで大丈夫なでの
正味開けている期間自体はかなり短いと思います
それでこちらが今回の作った取り外しが可能な木枠の2重窓
こんな感じで、締付け打掛けと百均(セリア)の取っ手をつけて取り外しできる様にしました

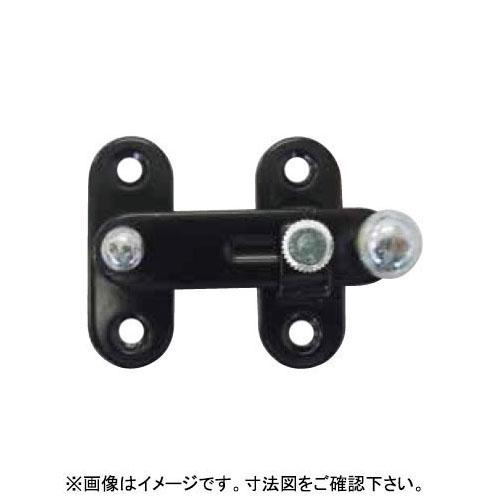

締付け打掛けとはこんなの
百均(セリア)の取っ手はこれ
ちょうど木枠の幅内(約30mm)で固定できるので助かりました
脱着はこんな感じで行え、ガラス戸の開け締めも行えます
脱着できるとはいえ、隙間だらけでは意味がないので
遊び(隙間)を極力少なくした影響で取り付ける際にはハンマーで少し打ち付けないといけません(-_-;)……

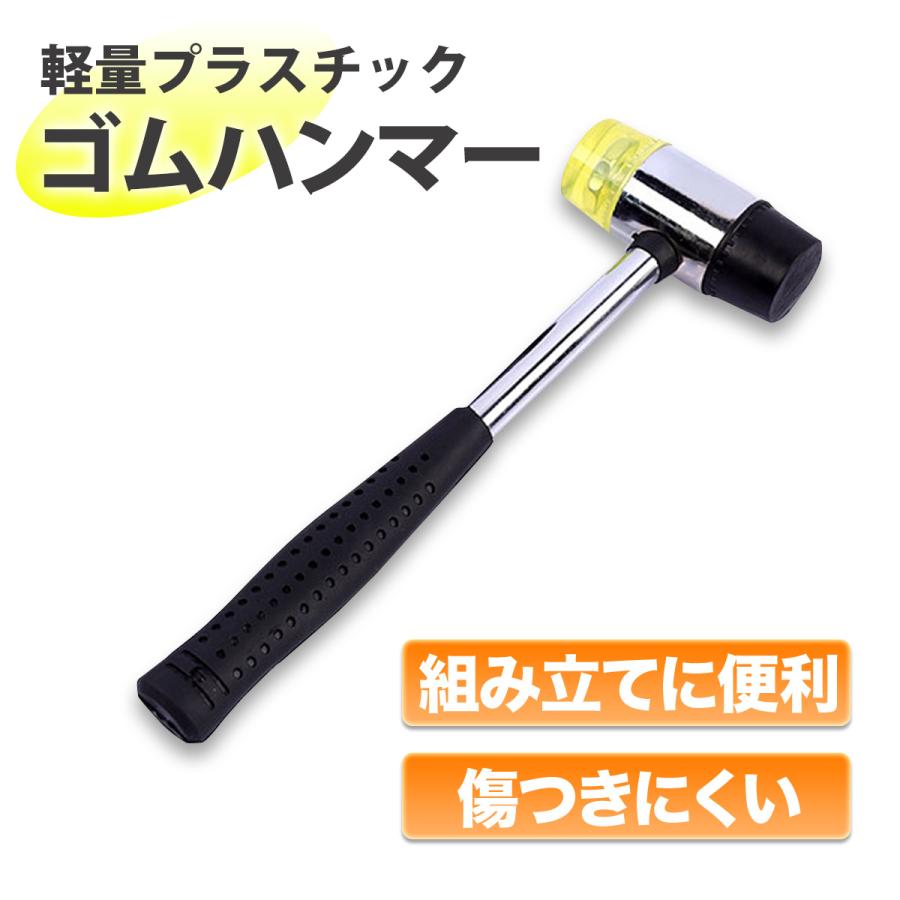

直接木枠をハンマーで叩くと塗装が剥げたりするので、木片を当てた状態でプラスチックハンマーで叩き入れます
では樹脂(プラッチック)の2重窓から木枠の2重窓にコンバートした方法を紹介
1.ガラス戸レールを外していく
ガラス戸レールは再剥離可能はテープで固定されているので、スクレーパーを使って剥がしていきます
こんな感じで既存の木枠の塗装も剥がれてしまうので、再塗装しておきます

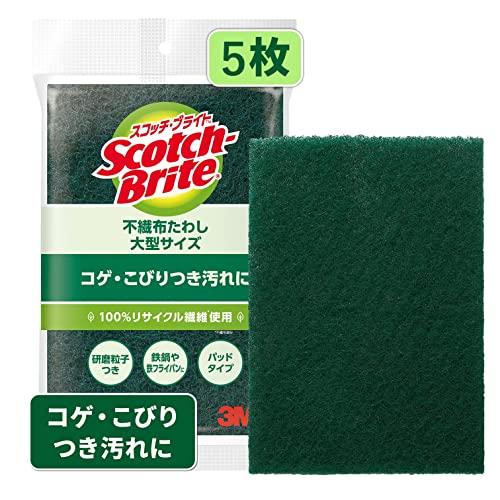

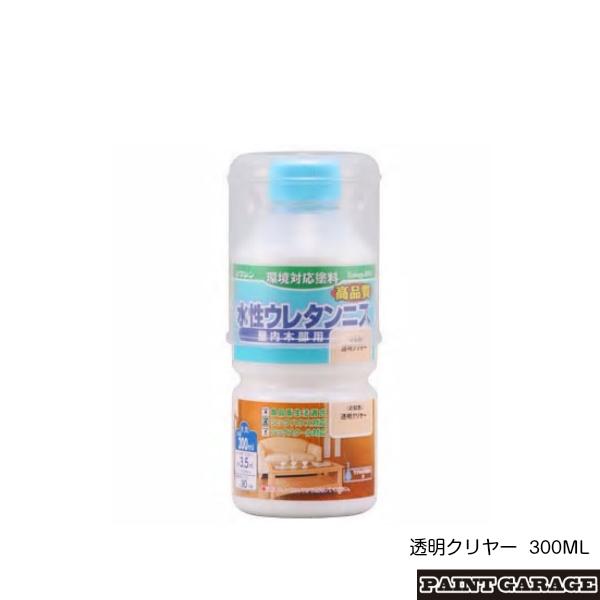

スコッチブライトで汚れたアルミ枠や既存の木枠にやすりがけをして汚れを落とし、既存の木枠はオールナット⇒ 水性ウレタンニス 塗装をしていきます
多少剥がれた所は目立たなくなりました
2.まずは現状確認
計測していきます
特に窓を開ける事ができる最小限度の長さもみておきます(下図の890mmの部分)
なのでベースの木枠5mmの遊びを持たせてこんな感じで作る事にしました
取り外しするために、中に入れる木枠のサイズも5mmの遊びをとって作ることにしました
今回も前回同様30mm×40mm×1820mmの木材を使うので何本必要なのか計算してみました
という事で10本必要という事で、近くのホームセンターで購入
3.材木を購入
ただ木材を選ぶ際には、反りがあるとトラブルの原因となるので出来るだけ少ないものを選ぶ様に注意しましょう
下の画像は左は反りのきついもの、右がほとんど反りのないもの
4.墨をうって、カットしていく
今回も十字の部分は欠き継ぎでしようと思うのでこんな感じでカットしていきます
カットしたらヤスリがけ
5.とりあえずベース部分を組み立てて、既存の窓枠にハメてみる
ガラス戸の開閉ができる事を確認
だだし既存の木枠と今回作ったベースとの隙間があちこちにある事が判明!
これだとせっかく2重窓を作っても冷た空気が室内に入ってきてしまいます
こんな感じ
前回は遊びを5mmとることで、既存の木枠にいい感じにはめ込む事ができたのですが
今回は既存の木枠が歪んでいたのか、ぼくが作ったベースの木枠が歪んでいたのか、どちらかが原因かあるいは両方が原因の様に思われます
という事で厚みの異なるベニヤ板(2mm、3mm、5mm)を使って修正していきます
これをカッターで切っていくつかのチップにしたあと、こんな感じでベースの木枠に挟んで修正していきます
これで隙間がほとんどなくなりました
6.中にハメる木枠も作成
同じ様な感じで中に入れる木枠も作っていきます
問題がなければ取り外して塗装していきます
7.塗装して、ハモニカーボを貼り付け

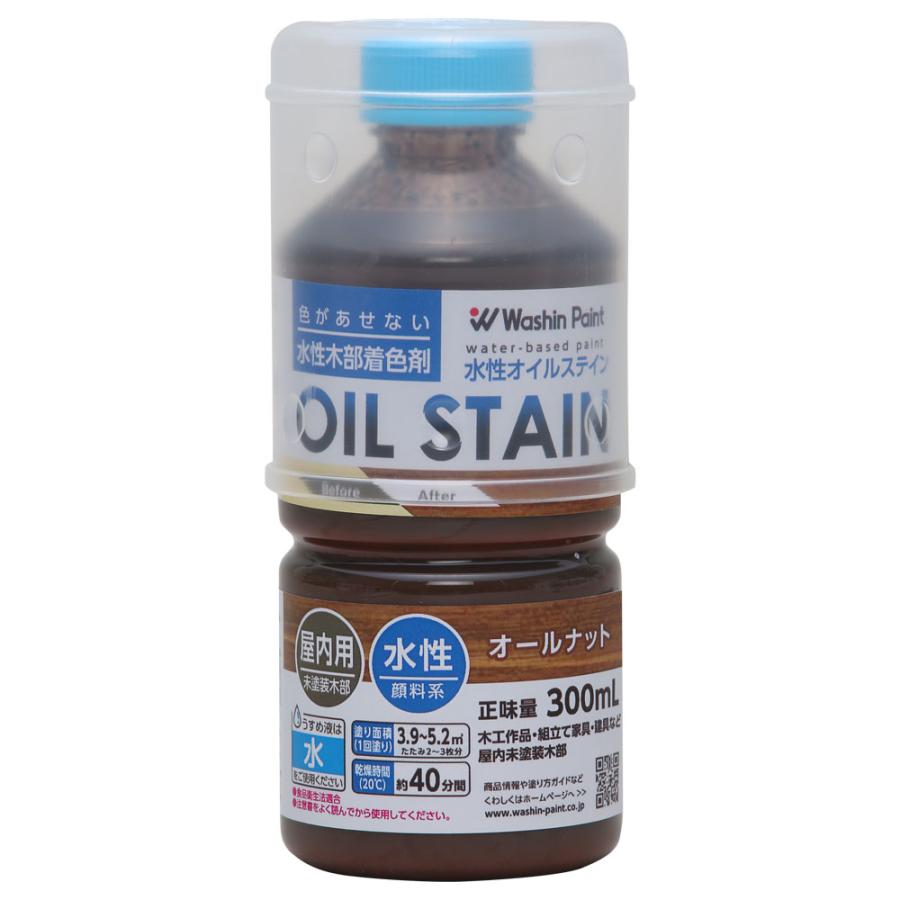

塗装は今回もオールナットを使用
ハモニカーボは前回の樹脂で作ったものの再利用
少しサイズが違うのでカット

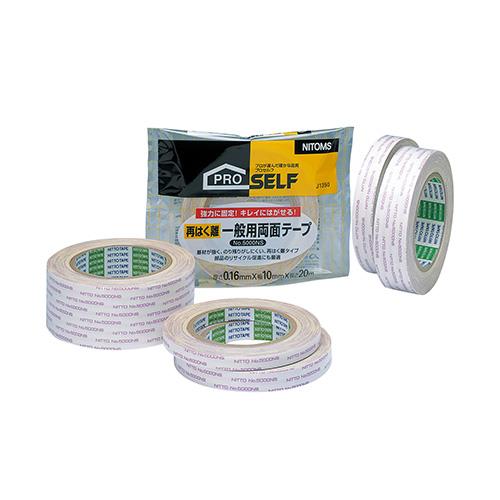

ハモニカーボの木枠への固定はいつものの再剥離可能な両面テープを使用
8.金具類を取り付けていく
まずはベースの木枠と取り外し可能な木枠をつなぐ締付け打掛けを四ヵ所に設置
既存の木枠から今回のベースとなる木枠が落ちないようにするために上下左右に金具止めを作っていきます
こんな感じ
これは百均(ダイソー)の金具(ステンレスフリーステー296mm)を使って作りました
ディスクグラインダーでカットし、表面を荒らしたあと、マルチプライマーを塗ってからアンティークゴールドで塗装

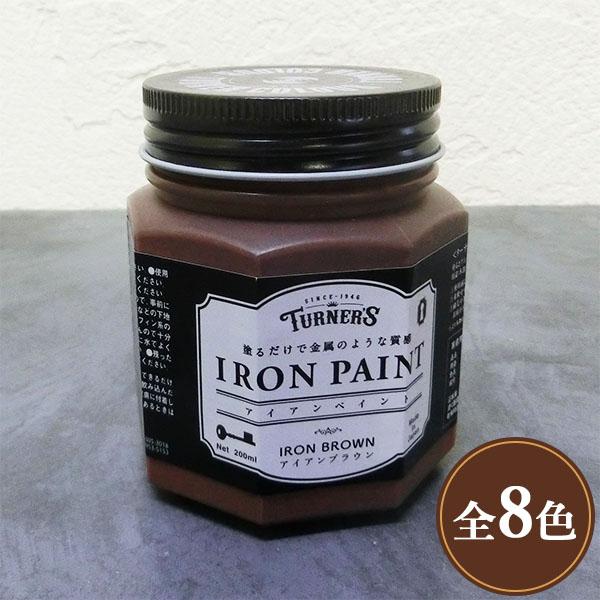

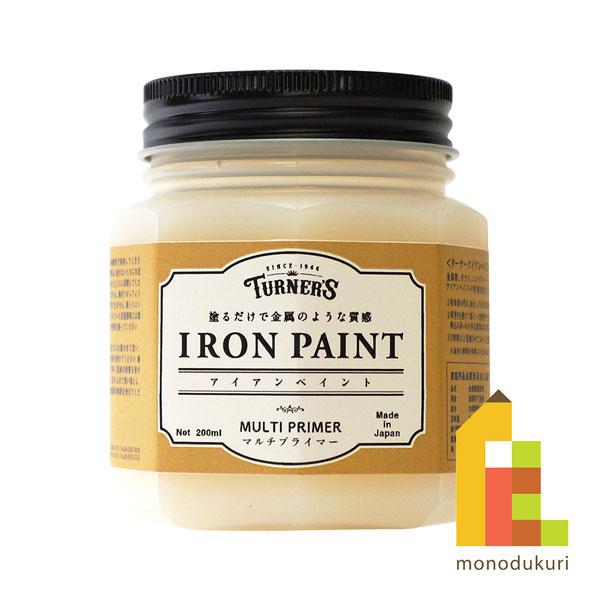

塗料はアイアンペイントのマルチプライマーとアンティークゴールドを使用
百均(セリア)の取っ手を4ヵ所に取り付けていきます
この取っ手がないと取り外しに苦労する事になるので必ず着けるようにしましょう
9.出来上がり!
いい感じに仕上がったので非常に満足できました
最後に
自分の目のつく所が少し綺麗になるだけで、幸せを感じやすくなります
しかも自分が作ったものとなるとその満足感も加わります
勉強の合間の息抜きに最高です
どこかの誰かの参考になれば嬉しいです
頑張っていきまっしょい!
