車庫のH鋼にLEDライトをステイ自作し設置(H形鋼用吊りボルト支持金具自作・MEIKEE センサーライト)
はじめに
ぼくが車を停めている車庫はH鋼で作られているのですが、そこにはライトがない為、夜間は結構暗くて、ぶつけないかヒヤヒヤしながら車庫入れしています
そこで車庫にライトをつけてみる事にチャレンジしてみました
ちなみに車庫の天井は以前に塗装した様に波板とH鋼で出来ています
まだまだ塗装は綺麗に残っています
そこにこんな感じに無事につけられました!

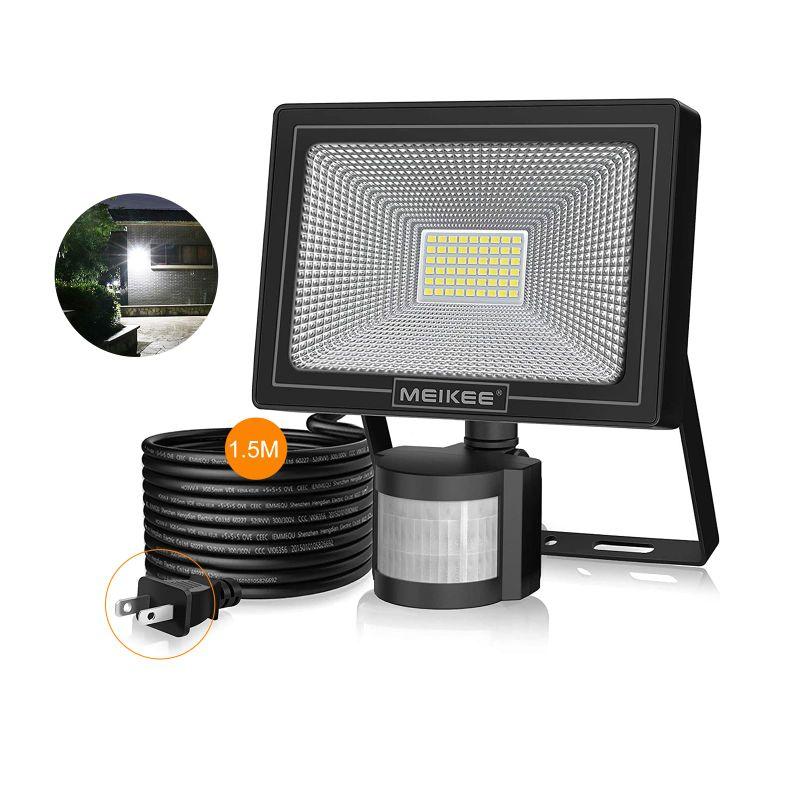

取り付けたライトはコチラ
実際に着けてみた動画はコチラ
このH鋼に照明を取り付けるには、業者向けに売られている専用の部材(H形鋼用吊りボルト支持金具)を使う必要があります
こちらがその金具
ネグロス電工株式会社様カタログより引用
この表を利用するにしてもH鋼のサイズが分からなければどうしようもないため実際に計測
取り付けるH鋼のサイズを確認
フランジ幅は120mm
フランジ厚は6mm
という事からネグロス電工株式会社様カタログから、適応品番は BHIL125 か Z-BHIL125 が適応している事が分かりました
しかしこれらはライトを固定できる所が1箇所しかないためまずいという事も分かりました
1箇所ではライトがくるくる回ってしまいます…
フランジ幅が175mm以上に適合する(Z-)BHIL175~400なら何箇所か固定できそうなのに……残念
もしフランジ幅が175mm以上ある様な幸運な方はモノタロウや管財プロで個人販売してくれている(amazonや楽天では取り扱いなし)ので参照下さい
という事でホームセンター(コーナン)で売られている様な金具で、支持金具を自作してみました
ステイを作るには取り付けるライトの詳細なサイズが分からないといけないので計測
ライトのサイズを計測
こんな感じ
このサイズから本体に取り付けられているU字の金具を使う場合には、直径が6mm未満のM5サイズ以下のネジじゃないといけない事が分かりました
ライトはH鋼にできるだけ近づけたこの形で取り付けたいのですが
既存の商品【(Z-)BHIL175~400】が使えるにしてもこのままでは使えないので、90°に曲がった金具を間にかます必要がある事が分かりました
イメージはこんな感じ
本体に取り付けられていたU字の金具は以下の6角ネジで固定されていました
フランジ幅がライトの幅に近い170mm前後であれば、こにライト本体に繋がれた金具を外してM6ボルトを使い取り付けれるかもしれません
それで必要な部材が分かったのでコーナンで部材を購入
こちらが購入した部材の名前と金額
主な部材はこんなの
ジョイントプレート ブラックC-2 BK-CO2
この大きな穴には最大でM10のボルトを入れれるので
H鋼との固定にはM10のボルトを使います
八幡ねじ 曲板(黒) No.85
この金具の穴には最大でM6サイズのネジが入るのでライト付属のU字金具との固定に使います
BK-CO2を固定するにはBK-CO2の穴が大きすぎるので大きめのワッシャーを使います
大きめのワッシャーは家にあったものを使いました
こんなサイズ
こんな感じで取付金具(ステイ)が出来ました
ライトをつける車庫はスロープになっているので以下のハシゴを使って自作ステイをH鋼に取り付けました
H鋼への固定方法
取り付ける際には、2つスパナが必要
①のナットをスパナで固定した状態で、②のボルトを回すとステイとH鋼が固定できます
しっかり固定できたのを確認したらダメ押しで③のナットを最後に回してBK-CO2上でボルトが動かないように固定します
これでしっかり固定できました
電源の確保

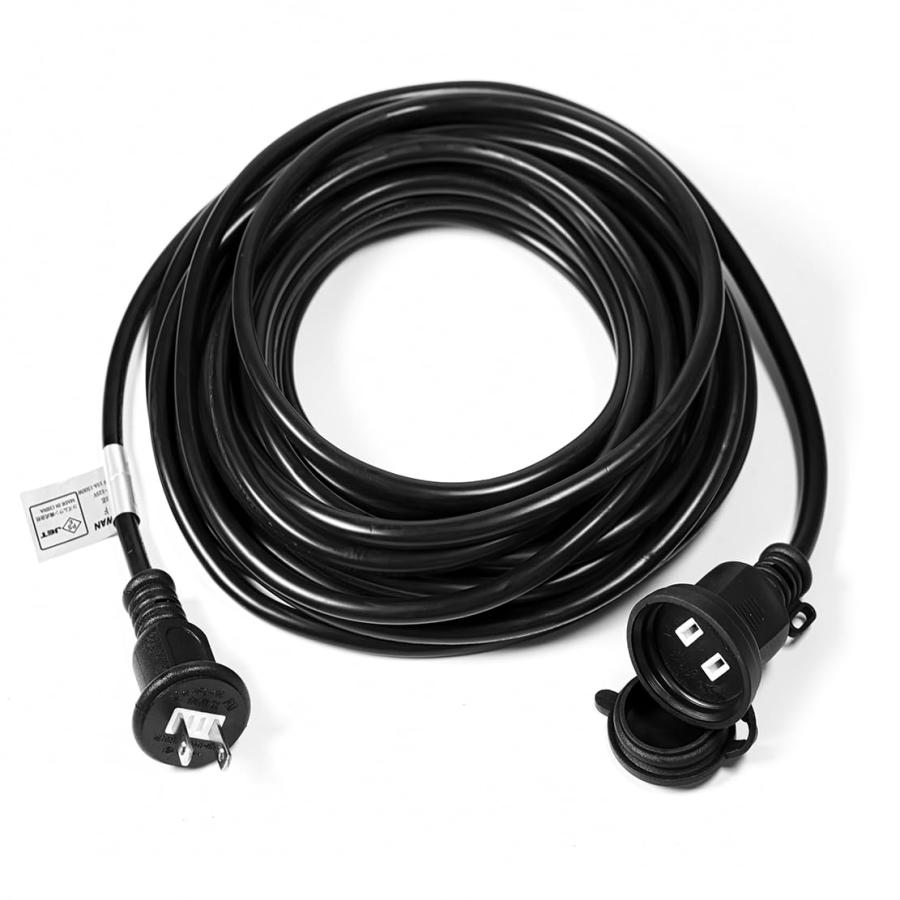

ライト付属のコード長が1.5mとやや短いのでコチラの商品を使用し延長
こんな感じで接続
コードの固定は百均(ダイソー)のコードフックに百均(ダイソー)のネオジム磁石を取付けて作りました
十分強力に固定できました
最後に
ライトはリモコンで明るさもセンサー感度も調整できるので便利
車庫なので常時点灯も必要な時がありますがそれも簡単にできます
気に入ったので作業場にこの商品を取り付けてみました
(既に別のライトはあるのですがセンサーライトではないため)
光源が見えると眩しすぎるので間接照明に
使ったステイは百均(ダイソー)のステンレスフリーステー
コチラ
こんな感じで取り付けました
こんな感じ
はじめはステイなしで取り付けたのですが間接照明でも眩しすぎました(^_^;)
ステイを使い光を当てる天井との距離をとってみた所ちょうどよくなりました
作業場に入るだけで十分な明るさがすぐに得られるのでとっても便利
この作業場のライトが作動する様子はこちらの動作の最後の方にあります
車庫も作業場も同じライトを使っているので、1つのリモコンで操作できるのも便利な所
後は耐久性ですかね
どこかの誰かの参考になれば嬉しいです
頑張っていきまっしょい!
